公司名称：广州市安普检测技术服务有限公司www.gzaptest.com

摘要：钛合金容器主材选用TA2合金，钛合金的最大优点是比强度大，综合性能优越，又具有较好的耐腐蚀韧性，焊接性和一定的耐热性，广泛用于宇航、舰船、兵器及化工领域。为确定合理的焊接工艺，保证焊接接头的理化性能完全满足产品要求。

前言

为确定合理的焊接工艺，保证焊接接头的理化性能完全满足产品要求，需要对其工艺进行评定。

本次所作的焊接试验是以牌号为TA2的工业纯钛进行研究，工业纯钛为不含合金元素的a钛，不能通过热处理强化，共有TA1、TA2和TA3三个牌号，他们之间的区别在于氧、氮、碳、氢等杂质的含量不同，按牌号尾数依次杂杂质增多，强度也依次增加，而塑形则依次下降。工业纯钛常温强度较低，但塑形、韧性好，热播是低温冲击韧性很好，而且有优良的耐腐蚀性，很适用于工作在350度以下强度要求不高的腐蚀场合。

1金属材料性能分析

1.1金属材料成分分析

TA2板材是根据GB/T3621-2007S生产，退火条件供货，其化学成分见表1。

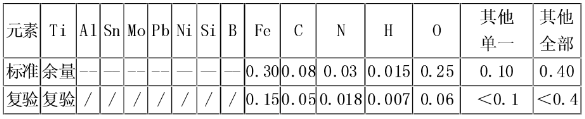

表1 TA2化学成分（质量分数）%

1.2材料的机械性能

通过机械性能试验,TA2的常温力学性能指标见表2.

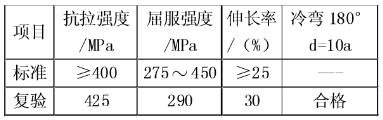

表2 TA2的机械性能

1.3材料的焊接特性

1.3.1易受气体等杂质污染而脆化

常温下钛比较稳定，与氧生产致密的氧化膜具有高的耐腐蚀性。但在540度以上高温生成的氧化膜则不致密，随着温度升高容易被空气、水分、油脂等污染，吸收氧、氮、氢、碳等，降低焊接接头的塑性和韧性。在融化状态下尤其严重，因此，焊接时对熔池及温度超过400度的焊缝和热影响区都需要加以妥善保护。

1.32.焊接接头晶粒易粗化

由于钛的熔点高、热容量大、导热性差，焊缝及近缝区容易产生晶粒长大，引起塑形和断裂韧度降低。因此，焊接时对焊接热输入要严格控制，一般用小电流，快速焊。

1.3.3焊缝有形成气孔倾向

气孔是较为常见的缺陷。形成的因素很多，也很复杂，防止焊缝气孔的关键就是杜绝有害气体一切来源，防止焊接区域被污染。

1.3.4容易形成冷裂纹

防止焊接裂纹的措施，主要是避免氢的有害作用，减少和消除焊接应力。

2 焊接工艺试验

2.1焊材选用

按照金属化学成分匹配、强度匹配和等塑、等韧的原则，相关规范推荐，并综合考虑其他因素后，焊丝选用1.6的ERTA2ELI焊丝，其焊丝的化学成分见表3.

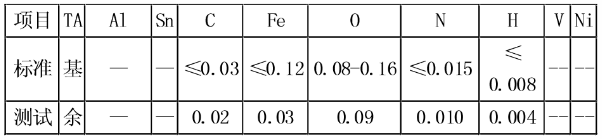

表3 试验用焊材化学成分（质量分数）

2.2焊接工艺参数

选用设备型号为松下YC-400TX电焊机，焊接过程中必须严格控制焊接热输入，焊接工艺参数为表4，同时道间温度控制在80度以下。

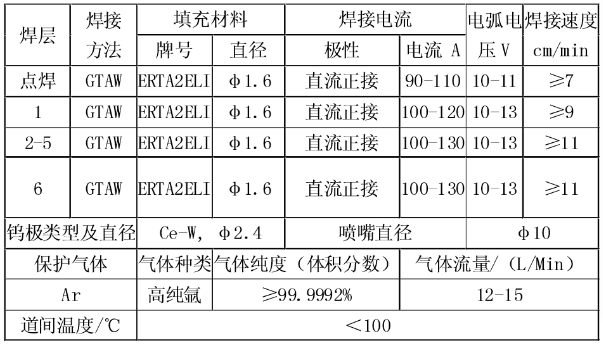

表4 氩弧焊焊接工艺参数

2.3焊接操作要点

（1）焊前彻底清理母材和焊丝要表面的赃物、油污及拉丝润滑剂等有可能成为焊缝污染源的杂质。

（2）在不影响视线和加焊丝的情况下，尽量降低喷嘴与工件的距离。

（3）正面保护工装在不影响焊工操作的情况下，要尽量靠近焊枪，以保证高温状态下的焊缝金属在氩气的保护下以免被氧化。

（4）始终保证高温焊缝金属在氩气的保护之下直到焊缝金属温度降到200度以下。

3试验结果

试件焊接完成后，按照JB/T4730-2005《承压容器无损检测》进行X射线探伤，结果表明此次焊接试件均为II级合格。根据NB/T47014-2011进行机械性能检测，其测试结果见表5-6。

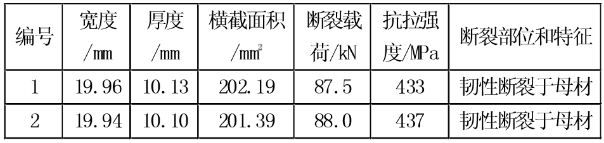

表5 焊缝金属拉伸性能试验结果

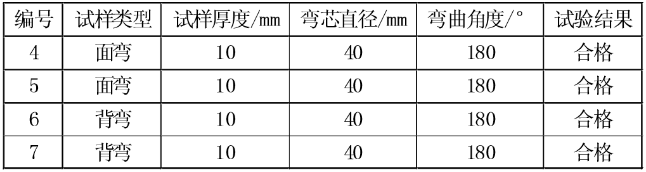

表6 焊缝金属弯曲性能试验结果

通过上述测试结果与钛合金原标准要求进行对比，此次焊接试件的性能完全符合标准要求，焊接工艺评定合格。

4结束语

（1）钛合金焊接需要保护气体纯度要求高，防氧化区域及防护温度区间大，故保护工装需要特色设计。

（2）钛合金焊接要严格控制热输入及道间温度，防止氧化。

（3）钛合金焊接过程严格控制后，焊接性能能够保证产品的要求。

（文章来源于“爱学术”）

公司介绍：

广州市安普检测技术服务有限公司长期致力于为多领域客户提供一站式检测服务及完善的安普检测解决方案，与几大著名专业第三方测试机构如ITS天祥集团、TUV南德认证、SGS通标都有长远稳定的合作关系，并获得了相应授权。安普检测实验室位于深圳，拥有CNAS与CMA资质，设有多个设备先进和测试功能齐全的实验室以及资质齐全的无损检测人员团队，在仓储货架检测、无损检测、焊接工艺评定、金属材料成分分析、高分子材料成分分析、精密尺寸测量等领域提供专业的检测、检验及相关技术服务。
