简介：本次CTOD（crack tip opening displacement 裂纹尖端张开位移）测试依据BS 7448: part 2，针对焊缝金属和热影响区进行试验。试验所用试样为标准的三点弯曲试样（TPB），矩形截面为B×2B。试验温度为0℃。

试样制备：焊接接头CTOD试验采用带疲劳预制裂纹的单边缺口弯曲试样，标准依据为BS 7448 Part 1：Method for determination of Kic,critical CTOD and critical J Values of metallic materials and Part 2: method for determination of Kic, Critical CTOD and critical J Values of welds in metallic materials.

标准依据：本次试验采用 BS7448 标准第 2 部分和 DNV-OS-C401 估算焊接接头试样的断裂韧性。

不同焊接方法和参数的试样毛坯由申请人提供，焊接金属试样的缺口位置指定在公称中心线，热影响区HAZ缺口位置位于预制疲劳裂纹平面和熔合线之间。在板厚度中心线75%范围内，应能识别疲劳预裂平面与熔合线的距离df≤0.5mm的区域。

所有试样通过铣削和表面打磨后做成B×2B的形状。加工前将试样识别编号刻印在样品末端。之后用线切割在焊缝金属全厚度截面上开缺口，缺口根部的夹角小于 60 度，根部R角0.12mm。加工槽口的深度为试样宽度的 45%。

疲劳预制裂纹是在高频疲劳试验机上完成的，振动频率大约在 136Hz 和 138Hz 之间。目视观察结合放大倍率监测和控制试样各侧面的疲劳裂纹扩展。预制疲劳裂纹温度为室温，应力比：0.1；预制裂纹最大载荷P=95.00KN。每件样品预制疲劳裂纹时间约为0.4小时。

对于每个试样，在疲劳预开裂之前施加局部压力来释放焊接残余应力。压板直径为30mm，压力余额730KN。每个试样的每一侧都被压入约 0.2-0.3 毫米的深度，压痕与加工槽口的根部略微重叠。压缩过程按照 BS 7448 Part2 Annex D实施。需要强调的是，由于焊接接头试件的复杂性，压痕深度针对不同试件进行了调整

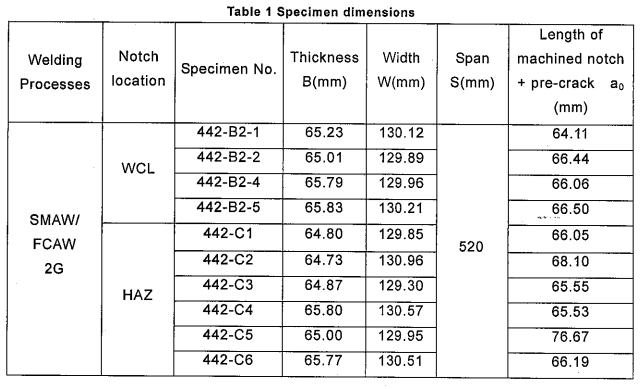

试验结果：焊缝金属试样最终尺寸见Table 1；

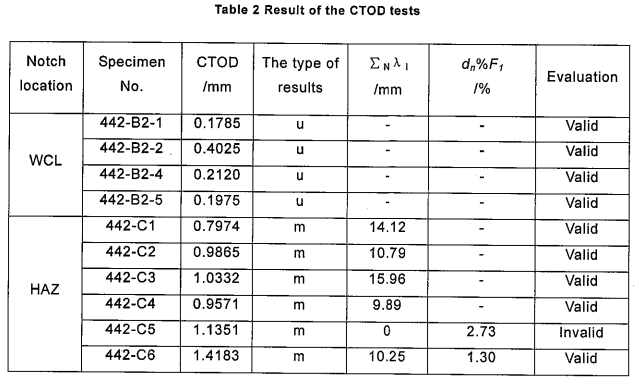

焊缝金属CTOD试验结果汇总见Table 2；

每件样品详细的CTOD测试数据件附件A；

略。
