公司名称：广州市安普检测技术服务有限公司www.gzaptest.com

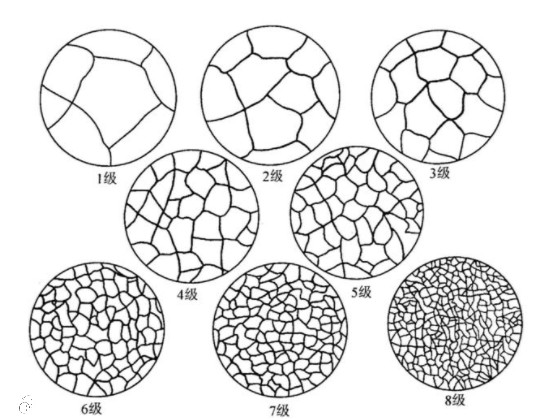

晶粒度是指金属材料显微组织晶粒大小，可用晶粒平均直径、平均截距、晶粒平均截面积或晶粒度级别表示。晶粒度的大小，会直接影响材料的力学性能的、耐腐蚀性能等。在常温下，晶粒越细小，材料的强度越高，韧性越好。而在高温下，具有细晶粒度的钢，其高温持久强度低于粗晶粒度钢。实际情况中，金属基体内的晶粒不可能完全一样大小，但其晶粒大小的分布在大多情况下近似于单一对数正态分布，常规采用“平均晶粒度”表示。标准晶粒度共分12级，1～4级为粗晶粒，5～8级为细晶粒，9～12级为超细晶粒度。
对于钢材来说，除了平均晶粒度之外，奥氏体晶粒度、铁素体晶粒度也是重要指标之一，直接影响钢在热处理以后的性能。奥氏体晶粒度指在加热条件下所获得的奥氏体晶粒大小；铁素体晶粒度指亚共析钢中通过先共析析出形成的铁素体的晶粒大小。
奥氏体晶粒度检测应用范围包含：钢、铜合金、铝合金、镁合金、镍合金、钛合金。
奥氏体晶粒度检测方法：
1、渗碳法：将试样在930℃±10℃保温6h，使试样表面获得1mm以上的渗碳层。渗碳后将试样炉冷到下临界温度以下，在渗碳层中的过共析区的奥氏体晶界上析出渗碳体网，经磨制和浸蚀后便显示出奥氏体晶粒边界。这种方法适于渗碳钢。
2、氧化法：将试样检验面抛光，然后将抛光面朝上放入加热炉中，在860℃±10℃加热1h，然后淬入水中或盐水中，经磨制和浸蚀后便显示出由氧化物沿晶界分布的原奥氏体晶粒形貌。这种方法适用于碳含量为0.35%～0.60%的碳钢和合金钢。
3、网状铁素体法：将碳含量不大于0.35%的试样在900℃±10℃、碳含量大于0.35%的试样在860℃±10℃加热30min， 然后空冷或水冷，经磨制和浸蚀后沿原奥氏体晶界便显示出铁素体网。这种方法适用于碳含量为0.25%～0.60%的碳钢和碳含量为0.25%～0.50%的合金钢。
4、直接淬火法：将碳含量不大于0.35%的试样在900℃±10℃、碳含量大于0.35%的试样在860℃±10℃加热60min，然后淬火，得到马氏体组织，经磨制和浸蚀后显示奥氏体晶界。为了清晰显示晶界，在腐蚀前可在550℃±10℃回火1h。这种方法适用于直接淬火硬化钢。
5、网状渗碳体法：将试样在820℃±10℃加热，保温30min以上，炉冷到下临界点温度以下，使奥氏体晶界上析出渗碳体网。经磨制和浸蚀后显示奥氏体晶粒形貌。这种方法适用于过共析钢。
6、网状珠光体法：采用适当尺寸的棒状试样，加热到规定的淬火温度，保温后将试样的一端在水中淬火，经磨制和浸蚀后可以看到细珠光体网显示出的奥氏体晶粒形貌。这种方法适用于其他方法不能显示的过共析钢。
奥氏体晶粒度检测适用标准：
1.国标：
GB/T 4335-2013低碳钢冷轧薄板铁素体晶粒度测定法
GB/T 6394-2017金属平均晶粒度测定方法
GB/T 14999.7-2010 高温合金铸件 晶粒度、一次枝晶间距和显微疏松测定方法
GB/T 24177-2009 双重晶粒度表征与测定方法
GB/T 4197-1984 钨、钼及其合金的烧结坯条、棒材晶粒度测试方法
GB/T 4296-2004 变形镁合金显微组织检验方法
2.美标：
ASTM E112-2013平均晶粒度测定的试验方法标准
ASTM E930-99(2015) 估计金相截面中观察到的最大晶粒度的标准试验方法（ALA晶粒度）
ASTM E1181-2002(2015) 双重晶粒度表征与测定方法
3.法国标准：
NF A04-102-2013 钢 - 表观晶粒度的显微照相测定
NF A04-102-2003 钢.表观晶粒度的显微照相测定
NF E75-231-1993 磨料粗晶粒度.散装密度的测定
NF A04-505-1988 铝、铜、镍及其合金制半成品.晶粒度的测定.镍和镍合金
NF A04-102-1980 钢铁产品.钢的铁素体或奥氏体晶粒度的测度
4.国际标准化组织：
ISO 4499-2:2008 硬质合金与粉煤灰；显微组织的金相测定第2部分:WC晶粒度的测量
ISO 2624-1990 铜和铜合金 平均晶粒度的测定方法
ISO 2624-1973 铜和铜合金.平均晶粒度的估算
ISO 643-2012 钢. 表观晶粒度的显微照相测定
5.中华人民共和国有色金属行业标准：
YS/T 347-2004 铜及铜合金.平均晶粒度测定方法
YS/T449-2002 铜及铜合金铸造和加工制品显微组织检验方法
6.欧洲标准：
EN ISO 2624-1995 铜和铜合金.平均晶粒度的测定方法
DIN EN ISO 643-2003 钢 表观晶粒度的显微金相测定法
NBN A 14-101-1974 冶金产品．对于钢材的铁素体晶粒度或奥氏体晶粒度的微观定义
7.日本工业标准：
JIS H0501-1986 锻造铜及铜合金平均晶粒度评估的方法
JIS G055-1998钢的奥氏体晶粒度试验方法
8.中华人民共和国黑色冶金行业推荐标准：
YB/T 5148-1993 金属平均晶粒度测定方法
YB/T 4290-2012 金相检测面上最大晶粒尺寸级别（ALA晶粒度）测定方法
9.国家能源局推荐性标准：
NB/T 20004-2014核电厂核岛机械设备材料理化检验方法
10.澳大利亚国家标准：
AS 1733-1976 金属结晶粒度的测试方法
11.中国机械行业 (含机械、电工、仪器仪表等)推荐性行业标准：
JB/T 7946.4-1999 铸造铝合金金相.铸造铝铜合金晶粒度
公司介绍：
广州市安普检测技术服务有限公司长期致力于为多领域客户提供一站式检测服务及完善的安普检测解决方案，与几大著名专业第三方测试机构如ITS天祥集团、TUV南德认证、SGS通标都有长远稳定的合作关系，并获得了相应授权。安普检测实验室位于深圳，拥有CNAS与CMA资质，设有多个设备先进和测试功能齐全的实验室以及资质齐全的无损检测人员团队，在仓储货架检测、无损检测、疲劳试验、焊接工艺评定、金属材料成分分析、高分子材料成分分析、精密尺寸测量等领域提供专业的检测、检验及相关技术服务。
