超声检测技术在铁路行业的应用
发布时间:2020-07-13

公司名称:广州市安普检测技术服务有限公司 www.gzaptest.com

摘要:近几年随着超声波检测技术的发展,超声检测开始用于高铁车轮踏面及轮辋的表面缺陷检查,尤其在对在役车轴疲劳缺陷探伤中发挥了重要作用。在应用超声波探伤过程中应注意探头角度的选取,每次开工前后必须进行设备校验试验。

1.超声检测简介

超声检测利用超声传播过程中的能像光线一样呈直线传播,且在2种介质形成的界面处发生发射、折射以及形成波形转换的现象对工件中存在缺陷进行检测。超声探头将一定频率的超声入射到被检测工件当中,当超声传播过程中遇到缺陷时有一部分超声反射回来,超声探头接收反射回来的超声,并通过显示终端显示缺陷回波,可不损坏工件检出缺陷大小(尺寸)和位置,图1。

超声检测对缺陷的检测能力受超声波长,一般只能检测出尺寸大于1/2。超声检测不受被检测工件的材料、尺寸、外形等的限制,对工件内部及外部表面缺陷都可检测。

2.超声检测在铁路行业中的应用

铁路行业中的无损检测一般用于在役产品的维护与检修,有时也对新制造产品进行质量检查。

检查在役产品时主要判定是否存在疲劳缺陷,对于重要的走行部件一旦发现疲劳缺陷必须停止使用。超声检测在铁路检修行业中,主要用于各种铸件,锻件内部缺陷尤其是疲劳裂纹的探伤。目前动车组运用检修中,对车轮踏面、轮辋的表面缺陷检查也使用超声检测。

2.1在役轮轴超声检测

对在役车轴的超声波探伤,主要检测使用过程中产生的疲劳缺陷,目前铁路行业使用的车轴主要有二大类:一类是实心车轴主要用于普通客车、货列车,另一类是空心车轴主要用于高速动车组列车。对这2类车轴探伤时,空心车轴采用直探头全面查空心车轴内部,一次可检出各个位置缺陷,而对实心车轴,尤其再不退轮、不退轴的情况下必须选取合适角度的斜探头进行检测。

2.11实心车轴检测

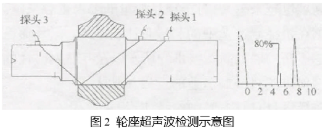

以不退轮状态下对轮座进行超声检测为例,介绍实心车轴轮座的超声检测过程。图2所示,利用超声检测在不退轮情况下对车轴主要受力部位轮座进行探伤,为保证超声波能够达到轮座处,应使超声波以一定的角度入射到被检测的车轴中,用斜探头发射超声波。

2.1.2空心车轴检测

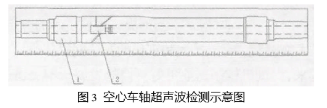

对空心车轴进行检测可以直接采用直探头,将探头直接深入车轴空心腔内可实现全方位检测,图3所示。

2.1.3车轮踏面、轮辋检测

高速动车组列车运行速度越来越高,列车高速运行时对轮轨关系提出了较高的要求,为保证列车高速运行的平稳舒适,动车组检修对车轮踏面的缺陷检查周期缩短,探伤修程提至二级修,而二级修作为运用检修,检修时动车组不分解,采用可移动式超声检测进行检测,图4所示。

3.结束语

在铁路跨越式发展的大环境下,尤其是信息化,智能化,现代化铁路发展新形势下,铁路车辆的检修作用,为更好服务铁路发展,应该向更安全、更快速、更智能的方向发展。超声检测技术也越来越受到重视。

广州安普检测技术服务有限公司是国内第三方无损探伤检测机构,我们的探伤设备齐全、检测方法完善、检测技术娴熟、持证人员多、检测经验丰富、检测结果准确、具备CMA、CNAS等资质,同时还具备特检资质,提供专业的第三方无损探伤检测报告。

广州市安普检测技术服务有限公司的无损检测探伤5大检测的方法:

1.磁粉检测 (MT):磁场作用,检测出表面及近表面的缺陷。

2.渗透检测(PT):毛细管作用,表面开口缺陷。

3.涡流检测(ET):电磁感应作用,表面及近表面缺陷,压力容器。

4.超声波检测(UT):超声波反射原理:内部缺陷,对面积型缺陷(裂纹、未融合)较为敏感。

5.射线照射(RT):射线衰减原理:内部缺陷,对体积型缺陷(气孔、夹渣)较为敏感。
