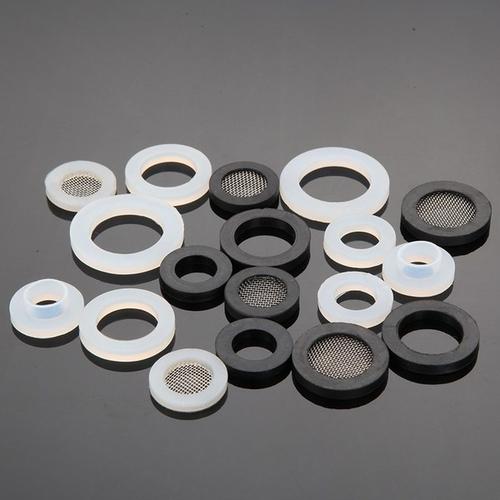

在日常生产中、在设计、制造中，常常用到密封圈。常用密封圈其材料大多为塑胶件，属弹性材料范围，而弹性材料的特性是：受到压力时会产生弹性变形，当压力解除后，材料会恢复原状。由于一些胶圈需用于密封结构中，承受必要的挤压力，才能起到密封作用。因为挤压力的大小不同，影响了承受挤压的密封圈的各种尺寸：内径、外径及厚度等。这就要求在制造过程中，要准确控制成型胶圈的尺寸，进而要求怎么测量胶圈的各种尺寸成了必须解决的问题。

测量塑胶件直径的方法有很多种，一般分为非接触测量和接触测量。非接触测量的主要设备有投影仪，万工显和读书显微镜等；接触测量的设备主要有：三坐标、塔形锥体量规等。非接触测量不会影响胶圈本身的尺寸变形，接触法测量毫无疑问会影响到各参数值的大小。

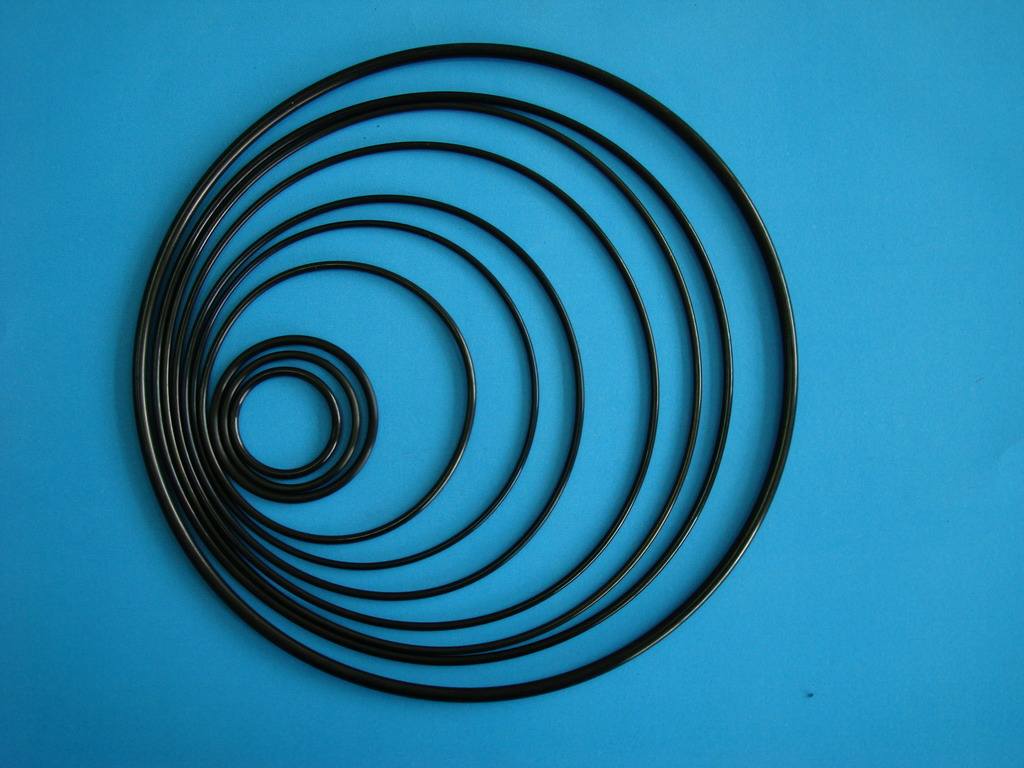

值得注意的是，即使是非接触测量，对尺寸较大的胶圈，本身也存在变形。一般内径尺寸80mm以上、圈径小于8mm，其自然状况就很难保证胶圈保持较为理想的圆形，测量这类内径尺寸较大的胶圈，也用到圆形测量模具，不过在测量时，进行导圆后，在测量之前模具一定要撤除。

考虑到塑胶件受力会变形，因此常用影响法，在投影仪或万工显上测量。本文要强调的是要要求给出受力时的尺寸，且约定了受力值的大小，这是可用三坐标测量，选用柱形测头。

胶圈本身在注塑成型时，在圈径方向形成一道合模线。利用柱形侧头圆柱面与合模线的接触测量，在根据胶圈内径的大小，选择最优测量点数，可准确地得出胶圈的内径值的大小。再且，三坐标侧头接触力是受控的，正好可方便地控制测量力的大小。

     测量承受一定要挤压的密封圈的各种尺寸：内径、外径时、采用三坐标测量较为准确，在测量过程，要注意采点的数量，可根据胶圈实际尺寸的大小结合每次测量值的测量不确定度而定。还有的胶圈，需要测量的是厚度、角度等，其受力后的变化也是完全不一样的，比如，测量胶圈的角度。对正多棱角的胶圈件的周边同时受力，角度不一定会变化；对非均匀受力的胶圈件，有时表现出一边尺寸变小，而另一边尺寸变大等。针对不同的胶圈件及测量参数，必须作不同的测量分析，采取不同的测量方法，才能得出最佳的结果。
