上海天文馆（上海科技馆分馆）位于浦东新区临港新城临港大道与环湖北三路口，距离轨道交通16号线滴水湖站约700米。建设工程总用地面积58602平方米，建筑面积38164平方米，其中地上建筑面积25762平方米，地下建筑面积12402平方米，包括1幢主体建筑，以及青少年观测基地、大众天文台和魔力太阳塔等附属建筑，建成后将成为全球建筑面积最大的天文馆。

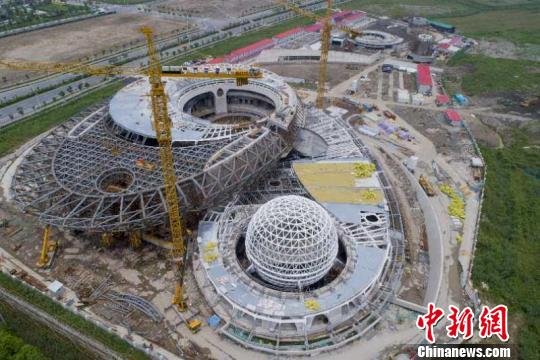

（图：上海天文馆整体钢结构建筑外观）
上海天文馆的建筑构造极其复杂，其中大悬挑结构更是极为罕见。它是由二层双向桁架结构组成，跨度约61米、属目前全国最大的悬挑结构。平面悬挑最大约有36米，其两侧与钢骨剪力墙结构体系相连，外侧为单排四层桁架立柱和外弧桁架结构，内侧与相邻结构的混凝土梁、柱通过预埋件相连，钢骨剪力墙核心筒作为整个结构的支承结构，支托起了整个大约2000吨左右的主体钢结构。大悬挑区域全部采用管桁架结构，且有很大一部分构件为双曲面异形管桁架结构。因此，在内弧桁架、外弧桁架还是中间圆洞天窗等区域施工时，在加工制作和安装的都非常具有挑战力。

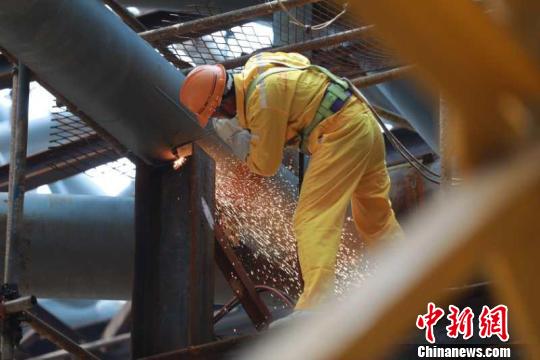

（图：上海天文馆内部现场钢结构焊接）
我们根据图片可以得知，上海天文馆内部结构大多都是由焊接拼装而成，对于焊缝的质量关乎整个建筑物安全，所以不仅仅考验焊工的技术水平同时也给与第三方无损检测单位在无损探伤检测的累积宝贵经验。广州市安普检测技术服务有限公司根据“上海天文馆”钢结构为文章的主要背景来讲述无损探伤在钢结构建筑验收中的重要意义。
无损探伤顾名思义就是就是应用物理原理以及化学现象，利用先进的设备器材、对各种原材料，零部件和结构件实行检测，并不损失被检工件，让后评估其完整性、致密性、安全性、稳定性等物理性能。简单说，无损检测包括3个部分，既无损探伤、无损检测、无损评估。无损探伤即为探测和发现缺陷。无损检测在探伤的基础上探测缺陷大小、位置、当量、性质以及状态。无损评价在两者的基础上还获得更全面、更准确的情况，从而评价工件的运行状态以及使用周期。

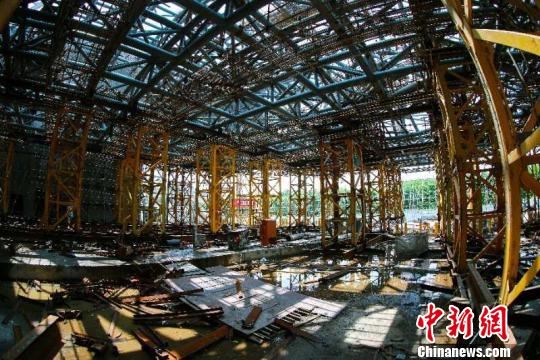

（图：上海天文馆内部钢结构设计）
上海天文馆使用的钢结构具有自重轻、强度高、塑性和韧性好、施工方便、装配性良好、可循环使用等优点，被越来越多广泛应用于民用建筑及工业建筑中。焊接时建筑钢结构实现设计构造的主要方法之一，焊接接头质量的好坏对工程质量有着十分重要的影响。
在焊接过程中，除了可能产生外观缺陷外，还可能会产生内部缺陷。对焊缝进行破坏性检验反映焊接结构的材料性能和组织结构，但是提取的数据时构件局部的实验结果，具有较大的局限性。目前，常用于建筑物钢结构焊接质量检验的无损检测方法具有超声探伤、渗透探伤、磁粉探伤、和射线探伤等。
建筑钢结构按结构体系工作特点分为：梁状结构、钢架结构、拱架结构、木行结构、网架结构、网壳结构等。焊接连接形式为对接、塔接、T形连接和角接四种。常用的焊接方法由手工电弧焊、埋弧焊、气体保护焊和电阻焊。常见的焊缝缺陷有裂纹、孔穴、固体夹杂、未熔合和未焊透、形状缺陷（咬边、焊瘤、扫穿、错边等）等。其中焊瘤、烧穿、弧坑、咬边等属于外观缺陷；夹渣、未熔合、未焊透等属于内部缺陷。
广州市安普检测技术服务有限公司作为工业无损检测企业拥有*CNAS、CMA资质，服务优势在于以更短的检测检验周期和更优惠的服务价格，为客户节约成本和周期，帮助客户快速获取准确有效数据，并为客户提供后期技术服务支持。

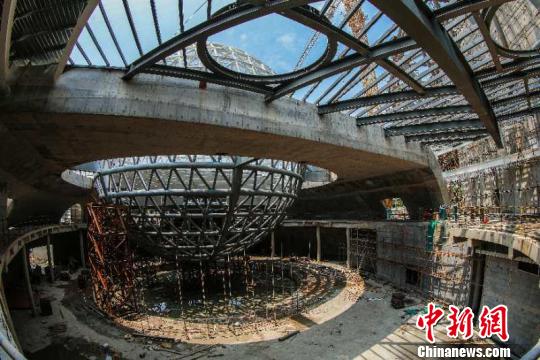

（图：上海天文馆内部钢结构设计）
广州市安普检测技术服务有限公司的无损检测探伤5大检测的方法：
1.磁粉检测 (MT)：磁场作用，检测出表面及近表面的缺陷。
2.渗透检测（PT）:毛细管作用，表面开口缺陷。
3.涡流检测（ET）:电磁感应作用，表面及近表面缺陷，压力容器。
4.超声波检测（UT）:超声波反射原理：内部缺陷，对面积型缺陷（裂纹、未融合）较为敏感。
5.射线照射（RT）:射线衰减原理：内部缺陷，对体积型缺陷（气孔、夹渣）较为敏感。
广州市安普检测技术服务有限公司的无损检测探伤的服务行业：
1.机械加工（锻铸件、管道、风电塔筒）
2.石油行业（钻采设备、石油管材、压力容器等）
3.电力行业（风电、水电、火电等发电站设备）
4.钢结构
5.矿山设备
6.港口机械
7.化工设备
