样品信息：304不锈钢三通管失效分析
测试信息
一、焊丝成分分析
测试方法：SN/T 3343-2012，GB/T 223.11-2008, GB/T 20123-2006
测试设备：ICP-OES & CS 仪

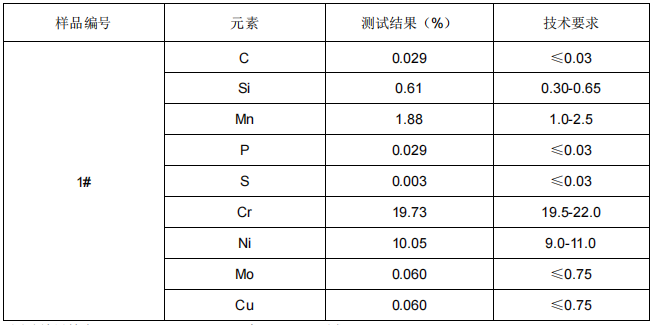

测试结果：见下表
测试结果符合 AWS A5.9/A5.9M-2016 中 ER308L 要求。
二、泄漏失效分析：
1. 客户提供信息

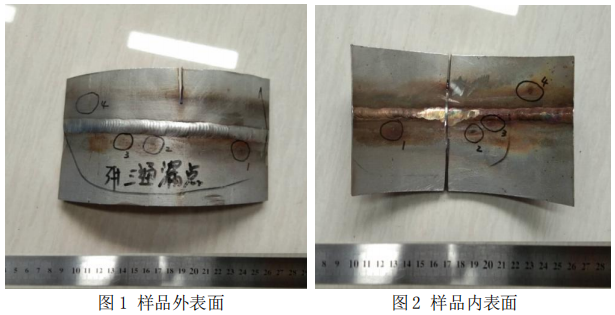

来样为自来水供水用 304 不锈钢三通管的焊接接头一件，管径 200mm，见图 1 和图 2。来样在内表面 有 1、2、3、4 四个位置标记，外表面标记与内表面对应。标记 1、2、3 在焊缝一侧（较厚管一侧，以下 称管 1），4 在焊缝另一侧（较薄管一侧，以下称管 2）。标记 1 处内外表面可见深色斑块；2、3、4 在 内表面有深色斑块，外表面无明显变化。焊接用焊丝牌号为 ER308L，客户反映使用时间约半年左右，使 用时标记 1 处有漏水现象，要求分析泄漏原因。
2. 宏观分析
用体视显微镜观察样品表面形貌，详见图 3-图 17：

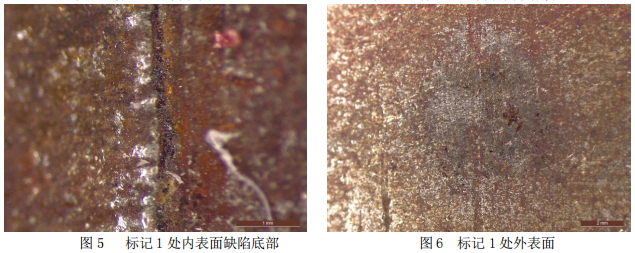

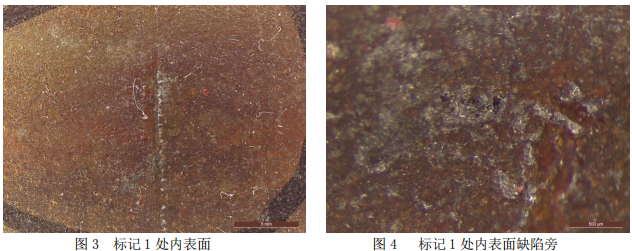

标记 1 处内表面：深色斑块中有一条贯穿的长直条缺陷，该缺陷底部观察到有斜坡往一侧内部延伸， 不属于划伤痕迹，放大观察发现沿缺陷底部和缺陷旁一处有孔隙存在（图 3-5）。
标记 1 处外表面：有一处深色斑块，放大观察发现为大量孔隙聚集，位置与内表面对应（图 6）。

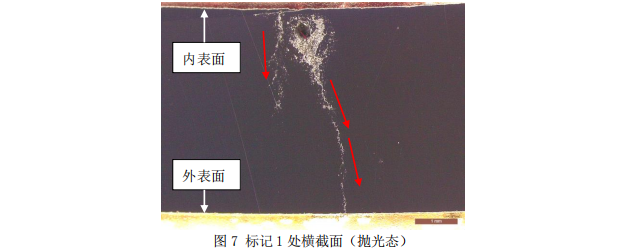

标记 1 处横截面：有一条贯穿内外表面的裂纹，近内表面有大量腐蚀产物，贯穿裂纹左边可见一条 未贯穿裂纹，起于内表面往外表面延伸，见图 7。裂纹扩展方向如图 7 所示红色箭头方向。
标记 2 处内表面：有一处深色斑块，有疑似烧伤痕迹，见图 8。
标记 2 处外表面：未发现明显异常，见图 9。

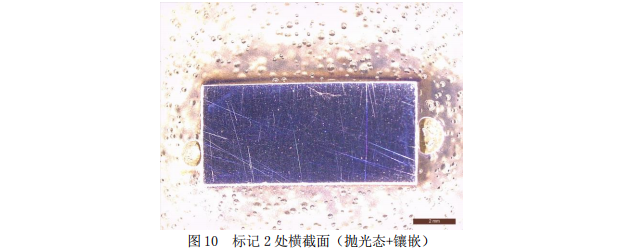

标记 2 处横截面：未见明显缺陷，见图 10。
标记 3 处内表面：有一处深色斑块，有疑似烧伤痕迹，见图 11、图 12。

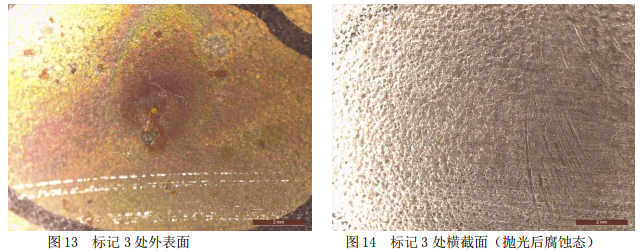

标记 3 处外表面：未发现明显异常，见图 13。
标记 3 处横截面：未见明显缺陷，见图 14。

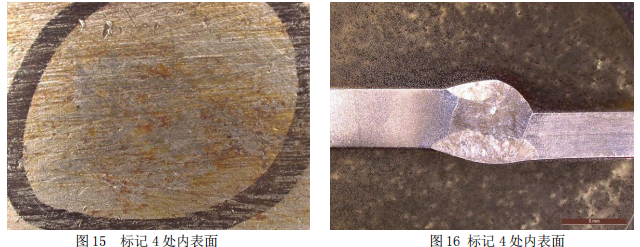

标记 4 处内表面：有一处深色斑块，有疑似烧伤痕迹，见图 15。
标记 4 处外表面：未发现明显异常，见图 16。
标记 4 处横截面：未见明显缺陷，见图 17。
3. 化学成分分析

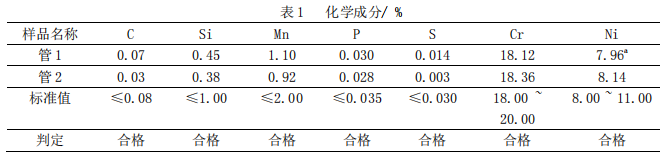

在焊缝两侧分别取样进行化学成分分析，较厚管（管 1）和较薄管（管 2）的化学成分见表 1，符合
GB/T 14976-2012 标准中对 06Cr19Ni10（对应美标牌号：304）.
注 a：按 GB/T 222-2006 标准要求，允许下偏差为 0.15。
另，焊丝符合牌号为 ER308L 的化学成分要求。
4. 金相检验
在标记 1、2、3、4 处分别切取内表面斑块处的横截面作为检测面，经镶嵌、磨抛处理，观察抛光态 形貌后用 3：1 的盐酸水溶液室温侵蚀，观察其显微组织，详见图 18-图 31。

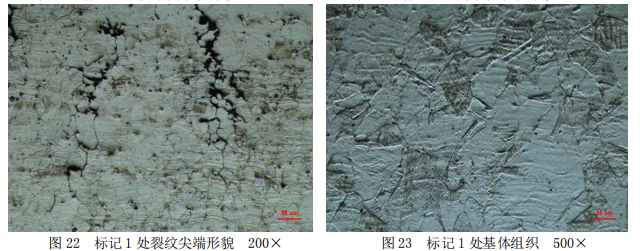

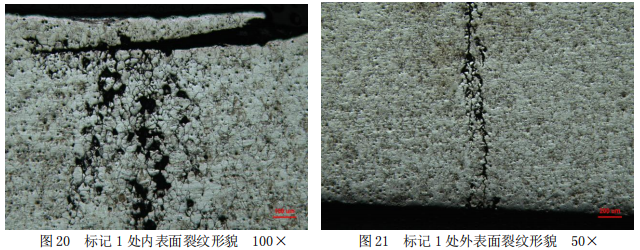

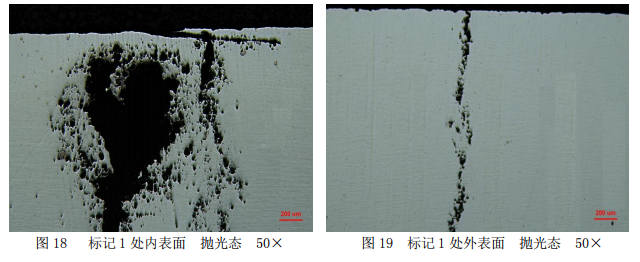

标记 1 处：可见贯穿内外表面的裂纹，裂纹起源于内表面缺陷处，在近内表面一侧形成内部空洞， 空洞内晶粒沿晶界被剥离；裂纹尖端呈现沿晶界扩展特征；基体组织为单一的奥氏体组织。见图 18-图 23。裂纹处晶粒比基体晶粒细小，应位于焊缝的热影响区——细晶区，裂纹处未见明显非金属夹杂物异常。

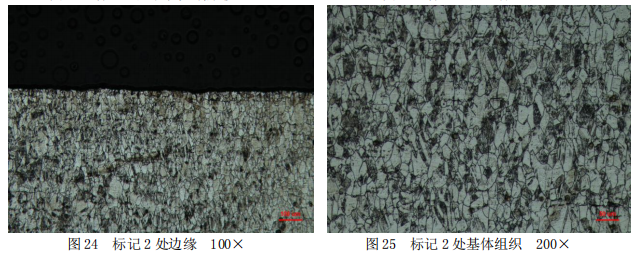

标记 2 处：表面有轻微氧化现象，未见其他明显异常，未发现沿内壁向内部腐蚀迹象，基体为单相奥氏体组织。见图 24-图 25。

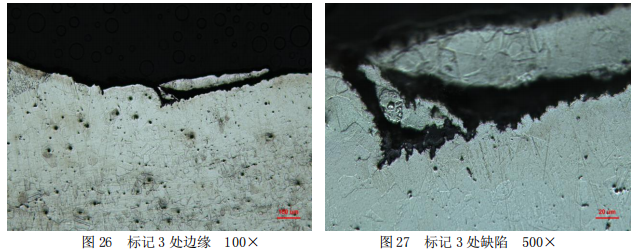

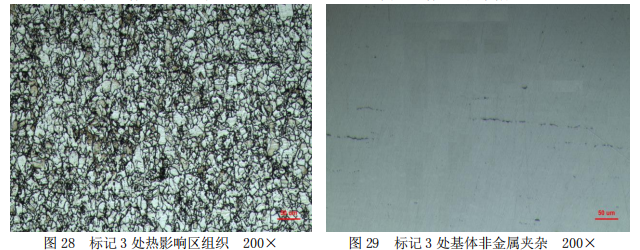

标记 3 处：内表面熔合线附近有一处明显缺陷，底部呈现腐蚀倾向，未发现沿内壁向内部腐蚀迹象。 基体为单一的奥氏体组织。抛光态可见明显非金属夹杂物，按 GB/T 10561-2005 标准中实际检验 A 法评定，评定为 C 类细系 2.5 级。腐蚀后熔合线处未见明显晶粒粗大，焊接无过热倾向，见图 26-图 29。

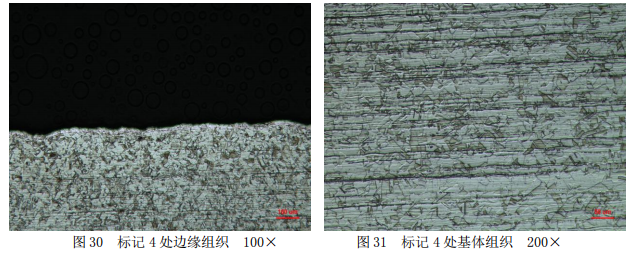

标记 4 处：表面未见异常，基体为单一的奥氏体组织。见图 30-图 31。
5. 扫描电镜+能谱分析
5.1 扫描电镜表面形貌观察

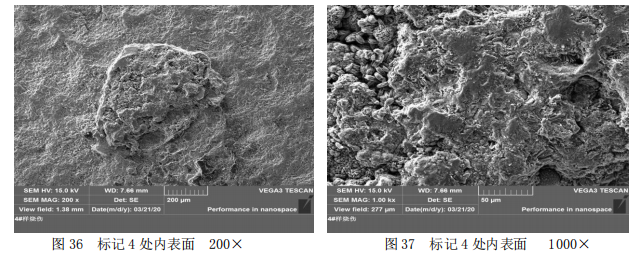

沿标记 1、标记 4 处切取试样，在电镜下观察表面形貌，详见图 32-图 37。标记 1 处内表面可见二次裂纹，呈明显晶间特征。孔洞内也能看到明显沿晶特征.
5.2 能谱分析

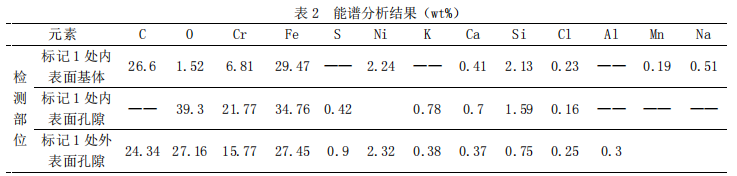

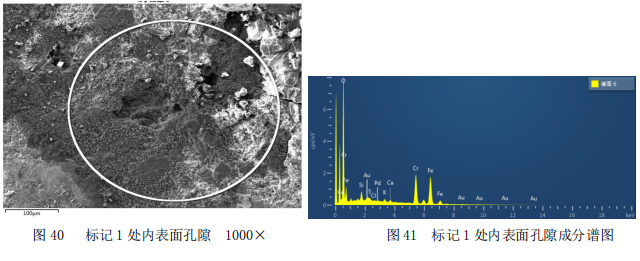

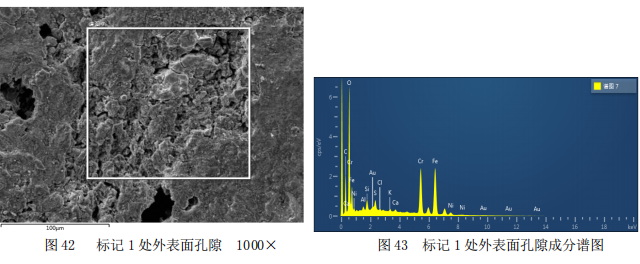

用扫描电镜+能谱仪分析标记 1 处样品的孔隙处和基体成分，详见图 38-图 43 和表 2。腐蚀产物含氯、含硫。

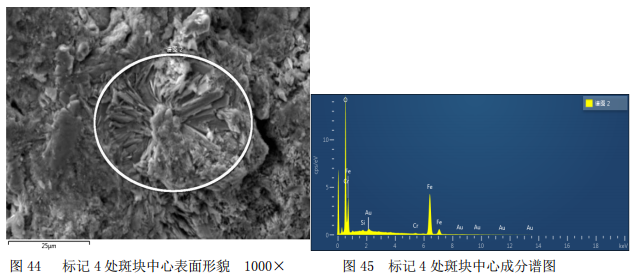

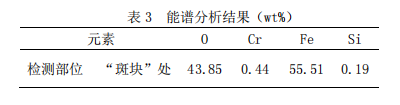

用扫描电镜+能谱仪分析标记 4 处样品内表面“斑块”处的成分，详见图 44-图 45 和表 3，“斑块” 处的成分主要为铁的氧化物。
6. 分析结论
综合以上分析，管 1 和管 2 的化学成分、非金属夹杂物无明显异常、焊接工艺也未发现明显异常。发生泄漏的主要原因为以下几点：
1. 在标记 1 处内表面发现明显长直条状缺陷，结合截面形状分析应为钢管成型过程中产生的折叠，折叠处有缝隙存在，当缝隙的宽度处于发生缝隙腐蚀的缝隙范围内时（一般在 0.025 ~ 0.1mm 之间），有腐蚀介质存在时，引发了缝隙腐蚀；
2. 钢管焊接时，会产生残余应力，钢管焊接部位的热影响区细晶区内表面承受拉应力，产生缝隙腐蚀后，沿钢管近内表面缝隙腐蚀部位往钢管外表面沿晶扩展，最终贯穿整个壁厚，从而导致泄漏的发生。标记 2、3、4 处内表面的深色斑块应为焊接时飞溅物附着到钢管表面产生的烧伤，焊接飞溅高温导致表面元素发生变化从而发生腐蚀，腐蚀只是在表面，未影响到钢管基体组织。
建议：
1. 成型过程中避免折叠产生；
2. 添加焊后热处理工艺，消除焊接残余应力；
3. 焊后打磨去除表面飞溅物和氧化物，再经现场酸洗钝化；
4. 现场发现线型缺陷后可打磨至缺陷消失后，经酸洗钝化，再投入使用；
5. 建议选用 304L 不锈钢或者含钼的 316 或 316L 不锈钢，可降低此类风险。
